法蘭與墊片小結?
在工業管道連接中，法蘭扮演著至關重要的角色。從第18集到第21集的內容，我們簡單地梳理了法蘭的基礎知識，為正確選擇和應用打下了堅實基礎。
法蘭的結構與類型
核心結構形式
法蘭并非千篇一律，根據連接方式和應用需求，主要分為焊接型（如板式平焊、帶頸對焊、帶頸承插焊、整體法蘭/長高頸法蘭）和非焊接型（如帶頸松套法蘭、螺紋法蘭）。

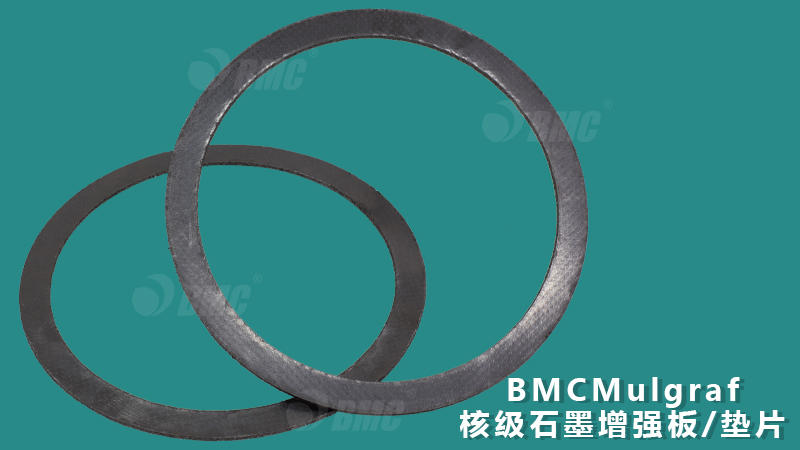

BMCMulgraf：耐介質性好，適用范圍廣
適用性
每種法蘭結構都有其特定的適用場景。例如，帶頸對焊法蘭常用于高壓高溫工況，帶頸平焊法蘭適用于中低壓，松套法蘭方便安裝拆卸，螺紋法蘭則適用于較小口徑的特殊場合。選擇時需綜合考慮壓力、溫度、介質特性等因素。
密封面
連接的關鍵接口

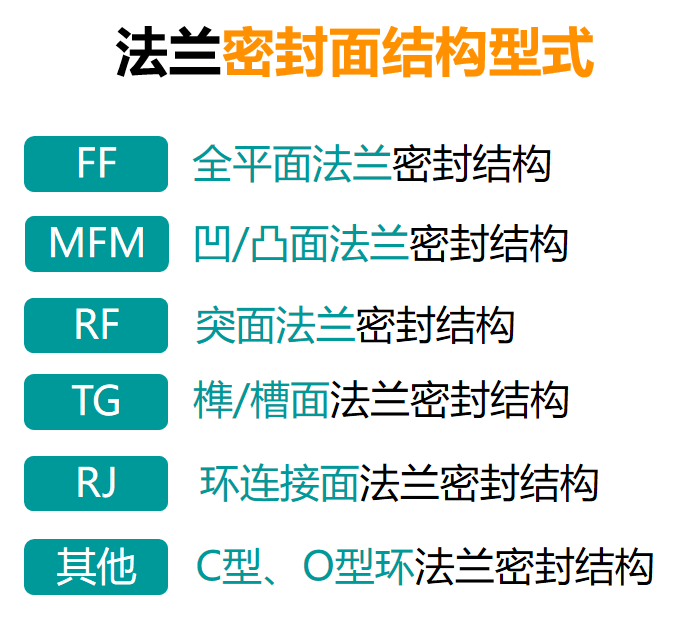

法蘭密封面堪稱“防漏第一道防線”，不同形式對應不同工況需求。法蘭的密封效果取決于其密封面形式，常見類型如下：
FF 全平面
配合全平面墊片，一般適用于較低壓的場合。
MFM 凹 / 凸面
凹凸槽配對使用，墊片嵌入凹槽不易擠出，在閥門的體蓋閥欄中得到廣泛的應用。

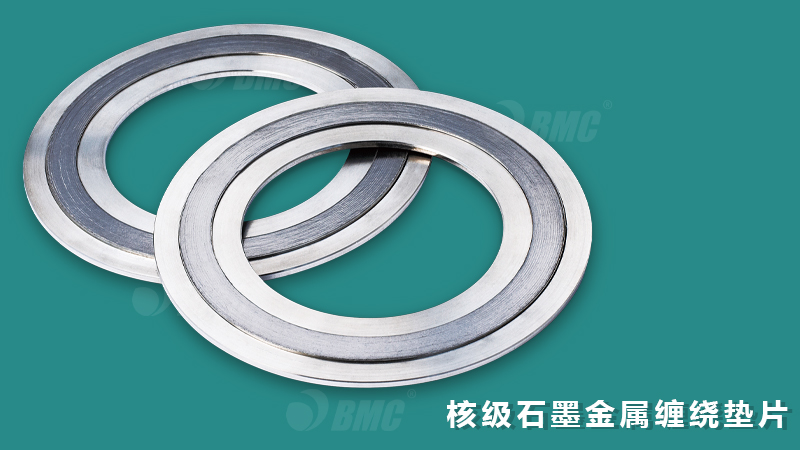

BMC金屬纏繞式墊片
RF 突面
密封面就設置在突臺上，期間可以安裝各種不同的平墊片。
TG 榫 / 槽面
密封件就放在這個凹槽里邊,榫面插入槽面，需配對使用，定位精確。
RJ 環連接面
主要特點是線密封，用配合金屬環墊，一般都用于高溫高壓的環境。

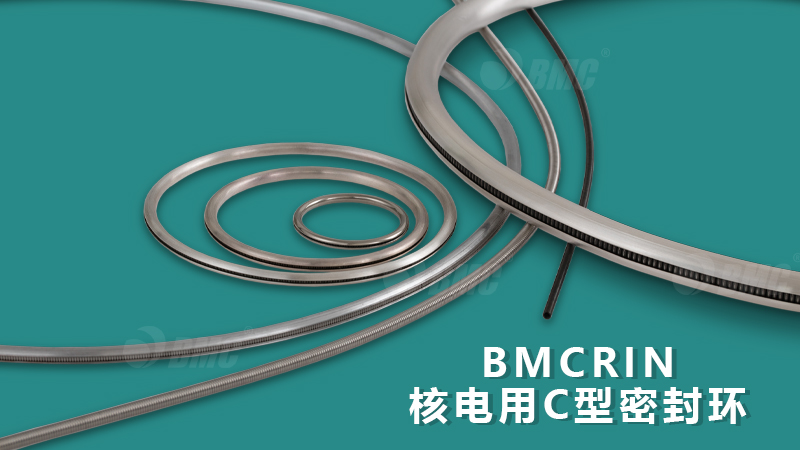

BMCRIN：具有優異的壓縮回彈性和密封能力
C型/O型環面
用于特殊密封需求。
理解法蘭的結構、類型以及密封面，是確保管道連接安全可靠的第一步，下一期分享—— 法蘭與墊片的標準體系與密封應力等內容。
